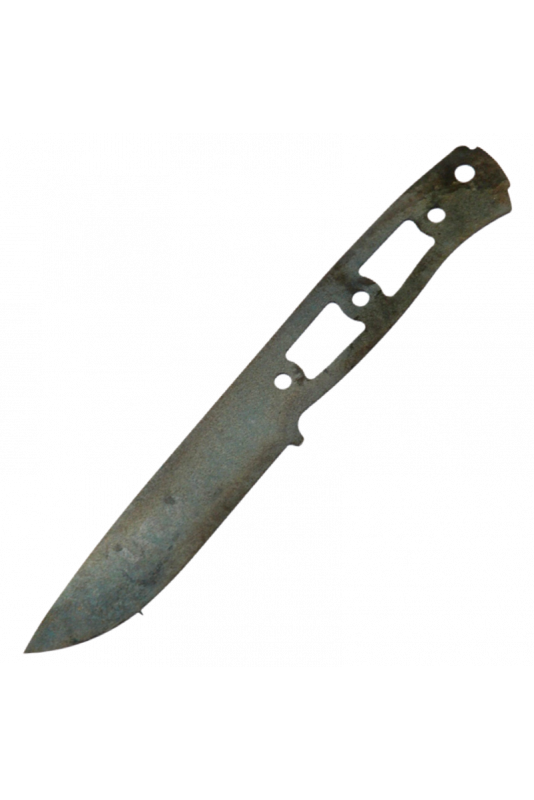

Заготовка вырезана на промышленной установке гидроабразивной резки из листового проката стали Cor-X (Lohman - Германия) толщиной 3.5-3.7 mm. Резка выполняется струей воды под сверхвысоким давлением с подачей гранатового песка, что исключает воздействие высоких температур на материал и позволяет сохранить все качества стали, а так же исключает образование торцевых и поперечных трещин, как при резании другими методами.Термическая обработка выполнена профессиональным термистом высокого класса Сергеем Буровым на первичную твердость с криообработкой в жидком азоте . Нагрев заготовки производится в защитном конверте для снижения толщины выгоревшего слоя металла. Результирующая твердость 61-62 hrc.

Температура отпуска 175°C. Не допускайте нагрева заготовки выше этой температуры.

На заготовках возможно присутствие незначительных поводок в пределах 0.6 mm, которые легко устранится при выполнении слесарных работ по изготовлению клинка. Толщина обезуглероженного слоя до 0.5 mm, что следует учесть при работе с заготовкой и замере твердости. Обязательно необходимо снять этот слой по контуру режущей кромки.

Химический состав стали Cor-X

• C (углерод) – 1,05%
• Cr (хром) – 17,5%
• Mo (молибден) – 1,2%
• V (ванадий) – 0,1%
• Co (кобальт) - 1,5%

Cor-X - мартенситная корозионностойкая сталь, по химическому составу является полным аналогом N690 от Bohler. Сталь обладает высокими корозионностойкими свойствами, высокой вязкостью и сопротивлению механическим воздействиям. Сталь подходит для изготовления любых типов ножей.

PGK – это инструментальная сталь с высокой износостойкостью, прочностью и стойкостью к ударным нагрузкам. Отличается хорошим удержанием режущей кромки. Прекрасный выбор для изготовления высококачественных ножей, требующих сочетания прочности и стойкости к износу.
