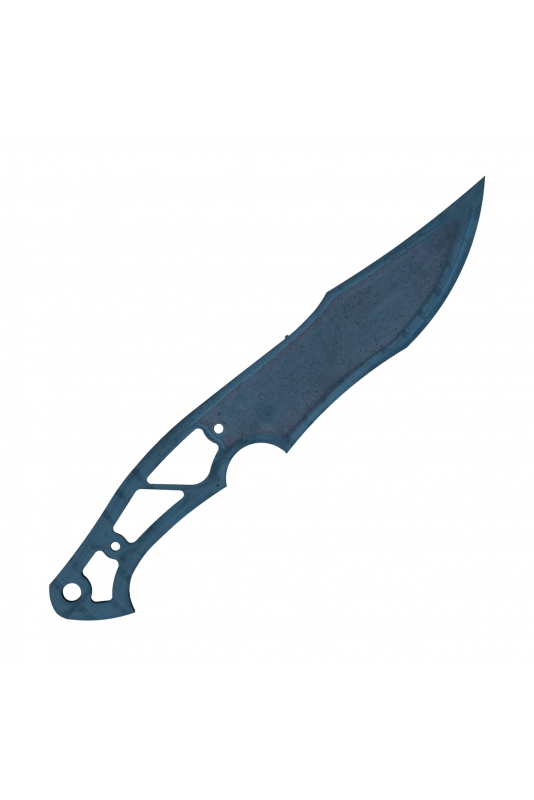

Сталь K110 2.8 mm, бланк "Химера-1", с термообработкой

K110 - высокоуглеродистая инструментальная сталь производства концерна Bohler-Uddeholm AG. Клинки из стали K110 способны удерживать тонкие углы сведения, имеют высокую вязкость, достаточную твердость для изготовления высококачественных ножей и рубящего инструмента. Сталь является условно устойчивой к коррозии.

Заготовки вырезаны на промышленной установке гидроабразивной резки из листового проката толщиной 2.8-2.9 mm. Резка выполняется струей воды под сверхвысоким давлением с подачей гранатового песка, что исключает воздействие высоких температур на материал и позволяет сохранить все качества стали, а так же исключает образование торцевых и поперечных трещин, как при резании другими методами. Термическая обработка выполнена профессиональным термистом высокого класса Сергеем Буровым на первичную твердость с криообработкой в жидком азоте. Нагрев заготовки производится в защитном конверте для снижения толщины выгоревшего слоя металла. Результирующая твердость 61±1 hrc.

Температура отпуска 175°C. Не допускайте нагрева заготовки выше этой температуры.

На заготовках возможно присутствие незначительных поводок в пределах 0.6 mm, которые легко устранится при выполнении слесарных работ по изготовлению клинка. Толщина обезуглероженного слоя до 0.5 mm, что следует учесть при работе с заготовкой и замере твердости. Обязательно необходимо снять этот слой по контуру режущей кромки.

Химический состав стали K110:

• C (Углерод) — 1.55%

• Cr (Хром) — 11.8%

• Mo (Молибден) — 0.8%

• V (Ванадий) — 0.95%

• Mn (Марганец) — 0.35%

• Si (Кремний) — 0.25%
