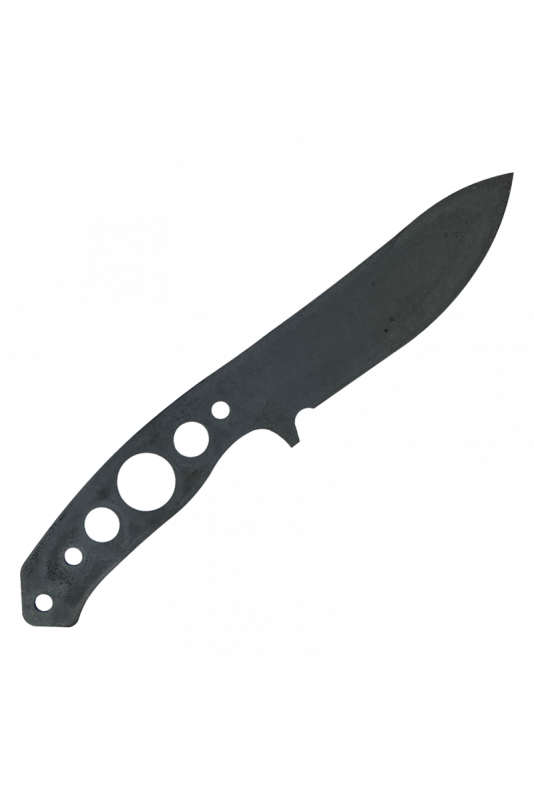

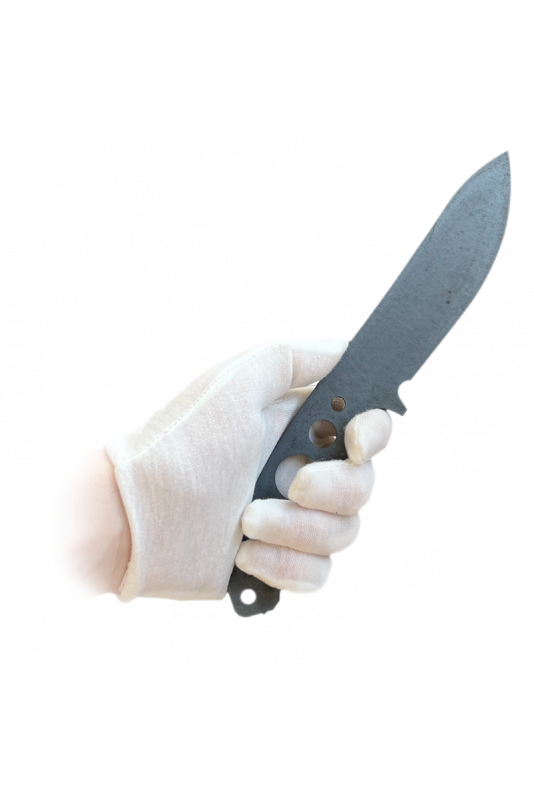

Сталь QPM-53 4.2 mm, бланк "Дендуро-1", 65-66 hrc (ТО Сергей Буров, первичка + крио)

Заготовка вырезана на промышленной установке гидроабразивной резки из листового проката стали QPM-53 (Lohman - Германия) толщиной 4.1-4.2 mm. Резка выполняется струей воды под сверхвысоким давлением с подачей гранатового песка, что исключает воздействие высоких температур на материал и позволяет сохранить все качества стали, а так же исключает образование торцевых и поперечных трещин, как при резании другими методами.Термическая обработка выполнена профессиональным термистом высокого класса Сергеем Буровым на первичную твердость с криообработкой в жидком азоте . Нагрев заготовки производится в защитном конверте для снижения толщины выгоревшего слоя металла. Результирующая твердость 65-66 hrc.

Температура отпуска 175°C. Не допускайте нагрева заготовки выше этой температуры.

На заготовках возможно присутствие незначительных поводок в пределах 0.6 mm, которые легко устранится при выполнении слесарных работ по изготовлению клинка. Толщина обезуглероженного слоя до 0.5 mm, что следует учесть при работе с заготовкой и замере твердости. Обязательно необходимо снять этот слой по контуру режущей кромки.

Химический состав стали QPM-53:

• C (углерод) – 2,5%
• Cr (хром) – 4,20%
• Mo (молибден) – 3,10%
• Mn (марганец) – 0,30%
• V (ванадий) – 8,00%
• W (вольфрам) – 4,20%
• Si (кремний) – 0,50%

QPM-53 обладает превосходными режущими характеристиками: невероятно агрессивный рез и высокая износостойкость режущей кромки этой стали сочетается с хорошей прочностью и ударной вязкостью, но низкой коррозионной стойкостью. Не смотря на отличные механические характеристики, не стоит забывать о высокой твердости 65-66 hrc и не допускать излишних ударных нагрузок.
